- 產品描述
-
- 商品名稱: MLG28-500T拉伸機
系列產品采用四柱式結構，下置壓邊缸，布局合理，操作方便，工作速度快，本系列產品主要液壓元件采用美國威格士和德國力士樂產品（*部分產品采用臺灣液壓元件）
產品說明
系列產品采用四柱式結構，下置壓邊缸，布局合理，操作方便，工作速度快，本系列產品主要液壓元件采用美國威格士和德國力士樂產品（*部分產品采用臺灣液壓元件）
拉伸、變薄以及拉伸變薄一體，是專為鋁制品及不銹鋼行業設計制造的專用拉伸機，特別適用于鋁制薄板以及不銹鋼薄板拉伸，可用于鍋、家電外殼的拉伸，以及其他領域的沖材；
•活動橫梁二段速度控制，動作平穩，能耗低
•主缸、壓邊缸行程位置均可調整，符合工藝要求
•安全保護裝置
•采用先進支承技術，支承可靠，減少沖擊。
•液壓控制采用插裝閥集成系統，沖擊小、動作可靠，使用壽命長，泄露點少。
•拉升邊、壓力邊可調。
•退料缸具有點動功能
•采用伺服系統：生產效率高、低噪音、低震動、操作和維護簡單；
•數字化控制：用戶只需要輸入簡單的位移、速度參數就可實現需要的工藝編程，使用極為方便；
外形圖

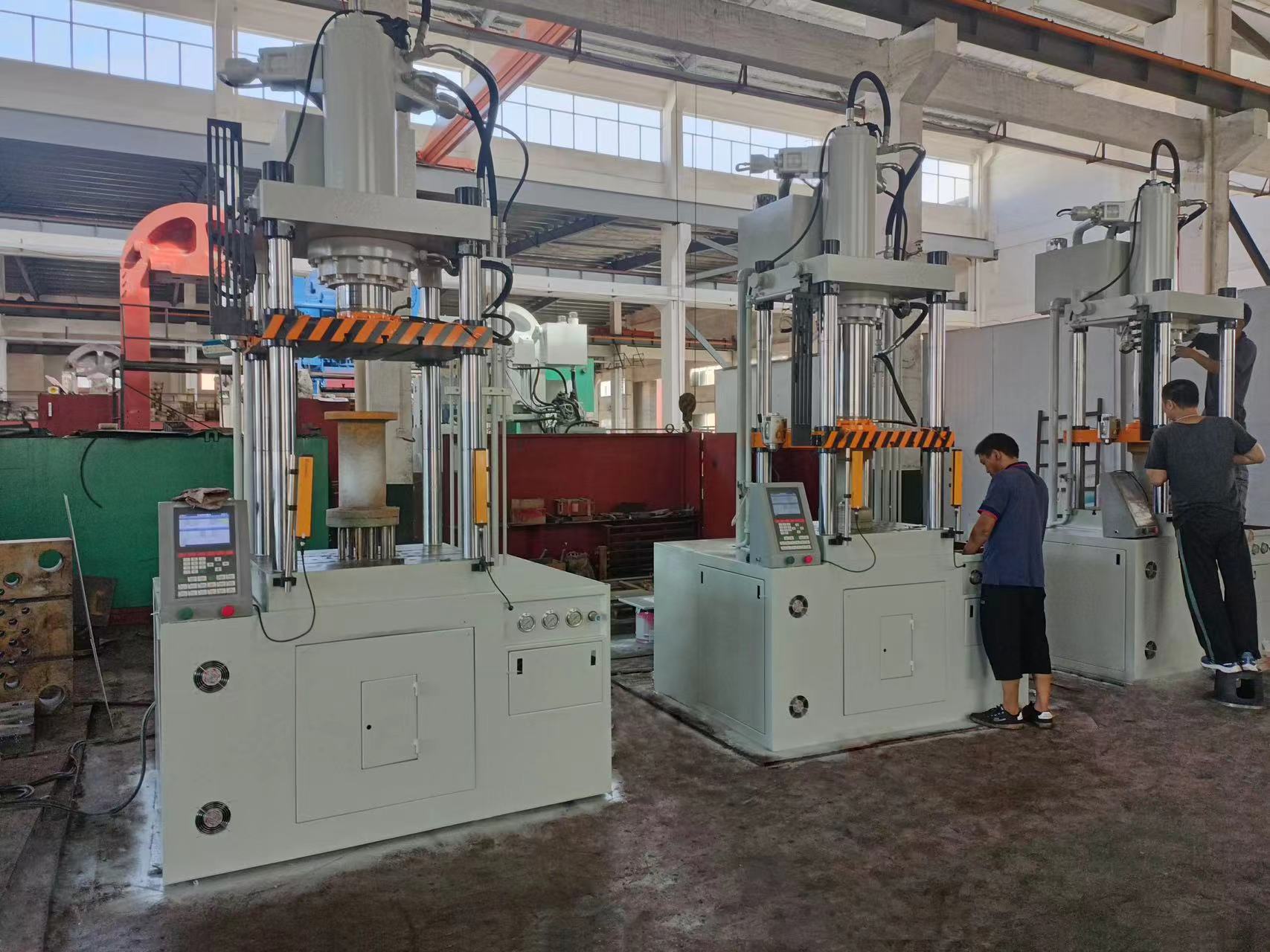

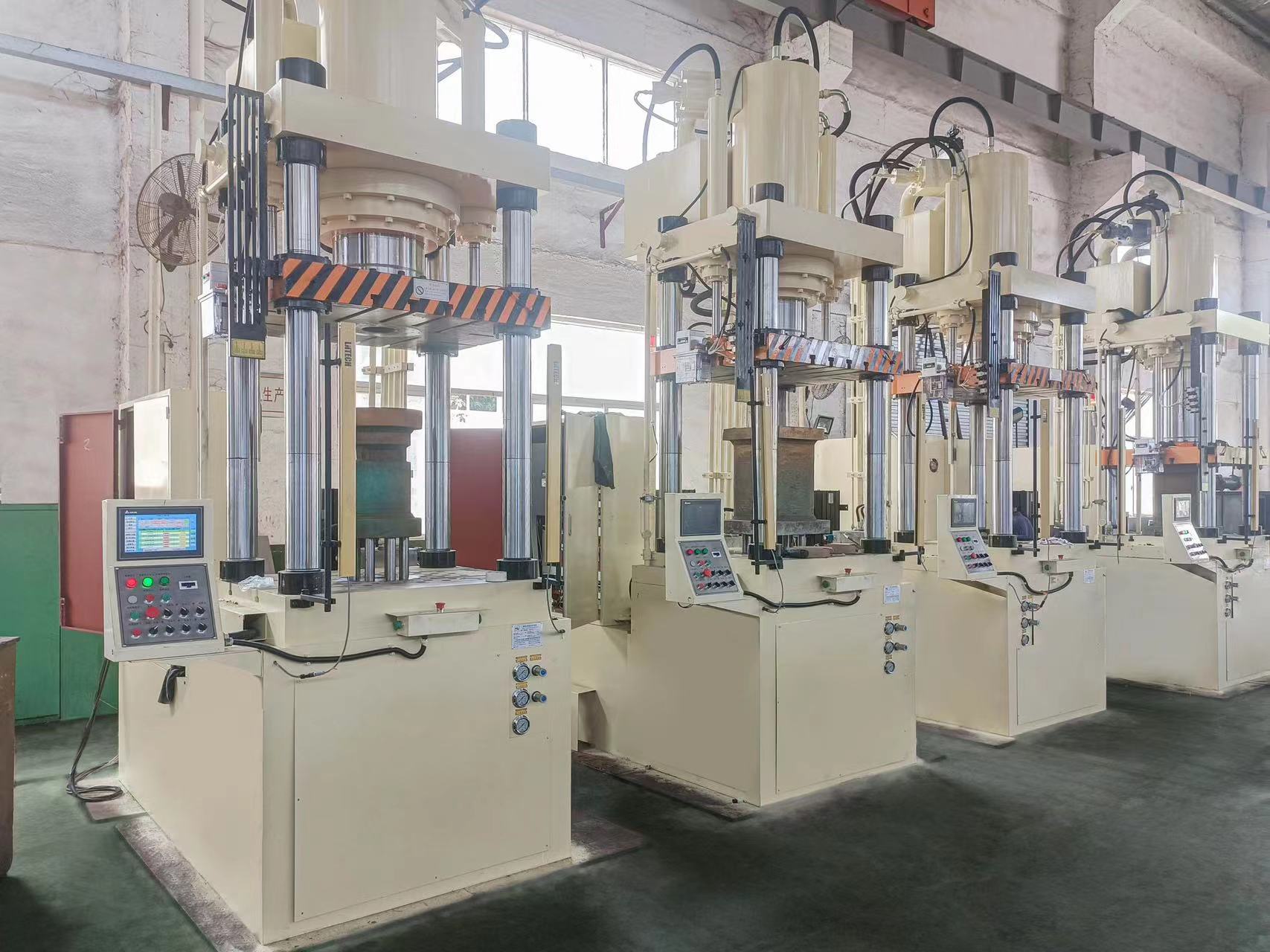

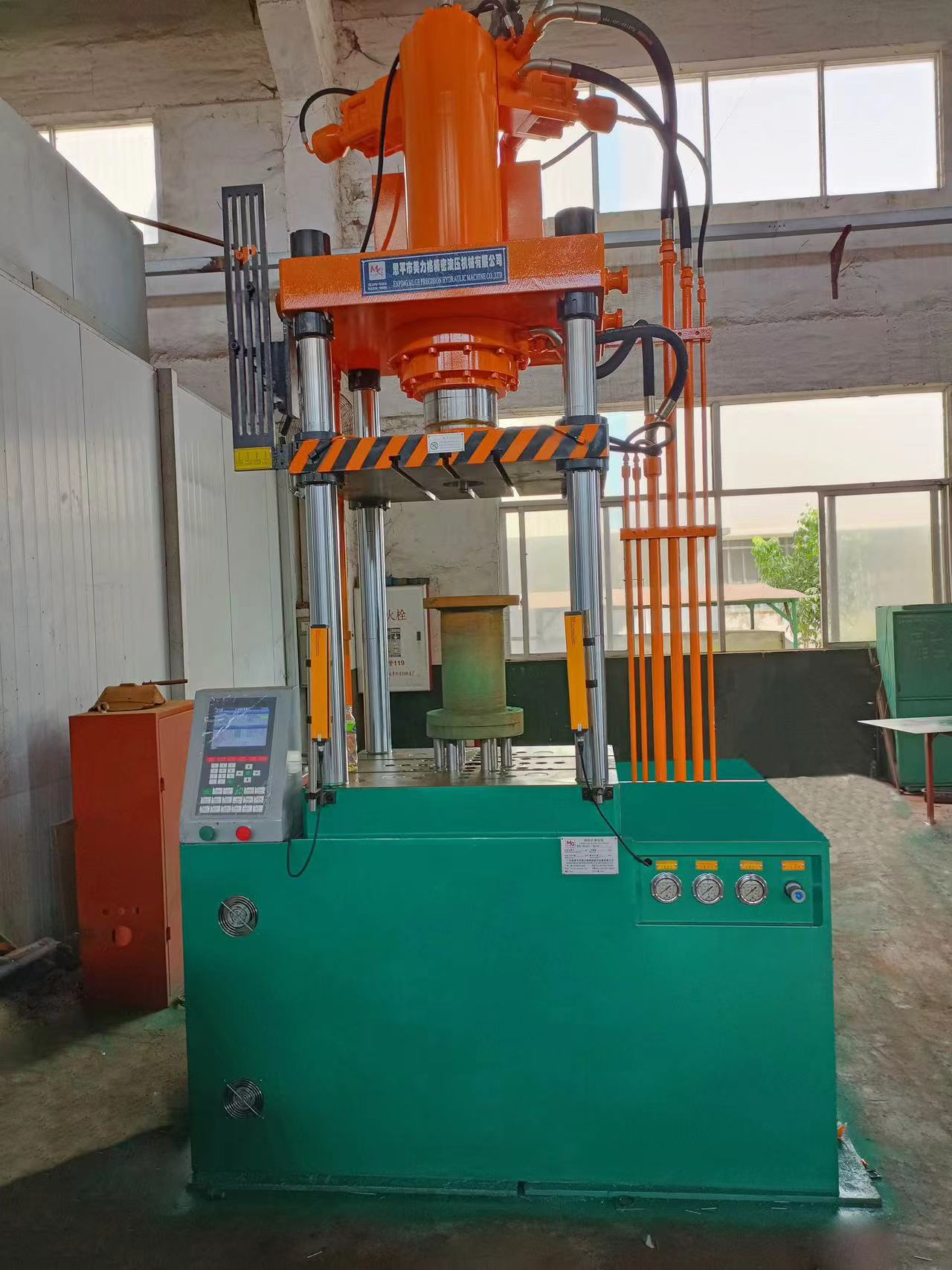

實物圖
產品參數（標準28T）
序號 項目 description 單位unit 標準28T 1 主油缸公稱力 nominal capacity kN 3500 2 主油缸最大工作壓力
maximum working pressure of main cylinderMPa 20 3 回程公稱力 return capacity kN 280 4 壓邊缸公稱力 blankholder cylinder capacity kN 1500 5 壓邊缸液體最大工作壓力
blankholder cylinder pressureMPa 20 6 退料缸公稱力 ejecton capacity kN 50 7 活動橫梁最大行程 ram stroke mm 650 8 壓邊缸最大行程 blankholder cylinder stroke mm 300 9 退料缸最大行程 ejecton cylinder stroke mm 250 10 活動橫梁到工作臺面距離
open height最大 max mm 1200 最小 min mm 550 11 活動橫梁升降速度
ram speed下行 down mm/s 330 壓制（11Mpa）
pressingmm/s 24-45 上行 up mm/s 300 12 壓邊缸活塞桿速度
blankholder cylinder speed上行 up mm/s 80 下行 down mm/s 隨橫梁下 13 伺服電動機功率 sevvo motor power kW 66 14 工作臺有效面積
Table area左右(柱內)×前后（邊到邊）(RL x FB)mm² 800×990 15 油泵流量pump flow L/min 270+240 16 整機重量 total weight ton 13
